DIY研讨会:重建克里斯·巴克(Chris Buck)的埃里克·克莱普顿(Eric Clapton Strat)

假设这个Eric Clapton Stratocaster以套件形式到达,无法保证电子产品正在运行。只有一种方法可以找出答案。

就像最好的克拉普顿Strats - 可以追溯到1970年 - 该乐器是不同部分的集合。然而,过去几年来一直处于碎片状态,当主人先生先生时,这很毁灭。克里斯·巴克, 买了它。克里斯之所以讨价还价,是因为它带有一个非原始身体,看起来像是“用甜点汤匙”。令人高兴的是,最​​近用近乎薄弱的锡制成的真实替代了这一点挡泥板发现身体混响

脖子可以追溯到1993年,并具有广泛的剧本。不幸的是,电子产品一直在发挥作用,但是找到了身体后,克里斯决定是时候将这把吉他放回原处了。或具体来说,是时候让我这样做了。毕竟,我们与废弃的Stratocasters分享一些历史

埃里克·克莱普顿(Eric Clapton)的Stratocaster修复1

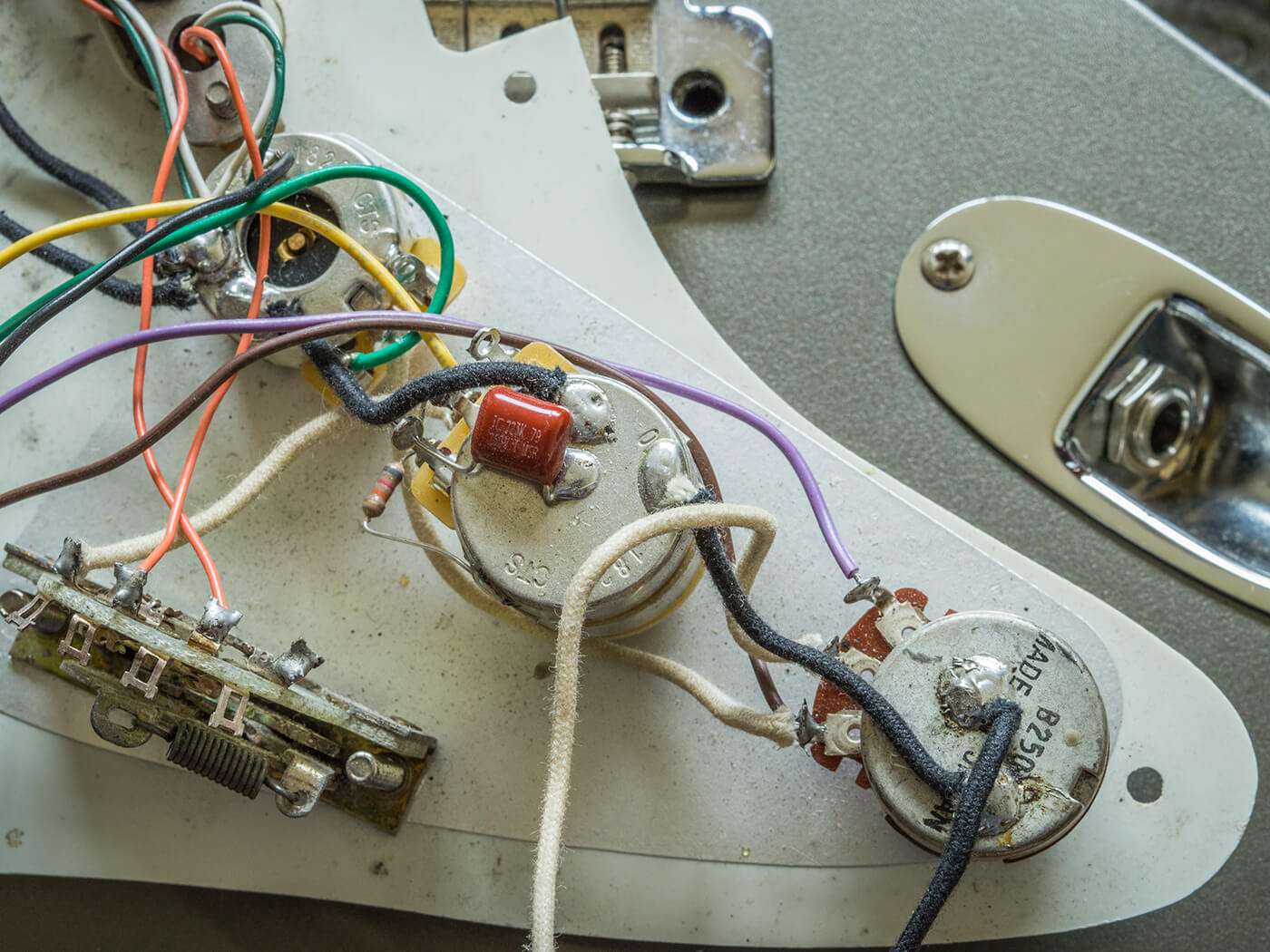

电位仪包括50k的体积控制,双符号控制和升压电路的单独音量

分类残骸

广告

除了柔软的V颈轮廓外,Clapton Signature Strats以其独特的电子设备而闻名。有两个主要组成部分:蕾丝传感器拾音器和机上前置放大器/主动均衡。

音量控件照常运行,但是音调控制具有标记空点的中心凹痕,并根据您转动的方式提供高音增强和高音剪切。该控制均在所有三个拾音器上起作用。第二个“音调”旋钮实际上控制着前置放大器,并增加了25dB的中端提升。

Eric Clapton的Stratocaster Restoration 2

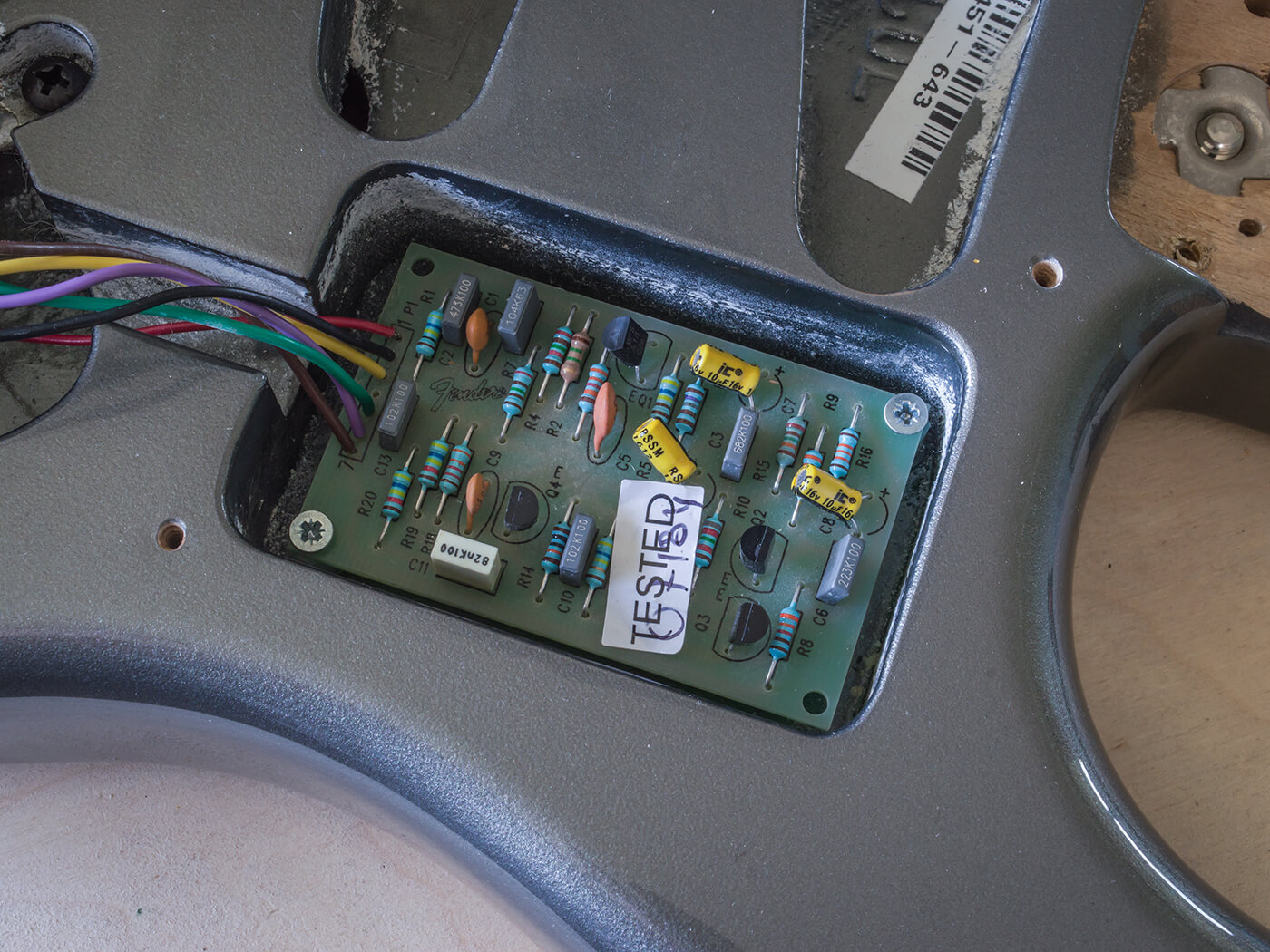

Clapton Strats配备了带有四个晶体管的前置放大器电路板。原始蕾丝传感器看起来有些腐蚀

克里斯只能告诉我,他不确定电子设备是否在起作用。除了平板电池外,我认为它可以是拾音器,前置放大器或两者兼而有之。该项目从一些故障排除开始。

埃里克·克莱普顿(Eric Clapton)的Stratocaster修复3

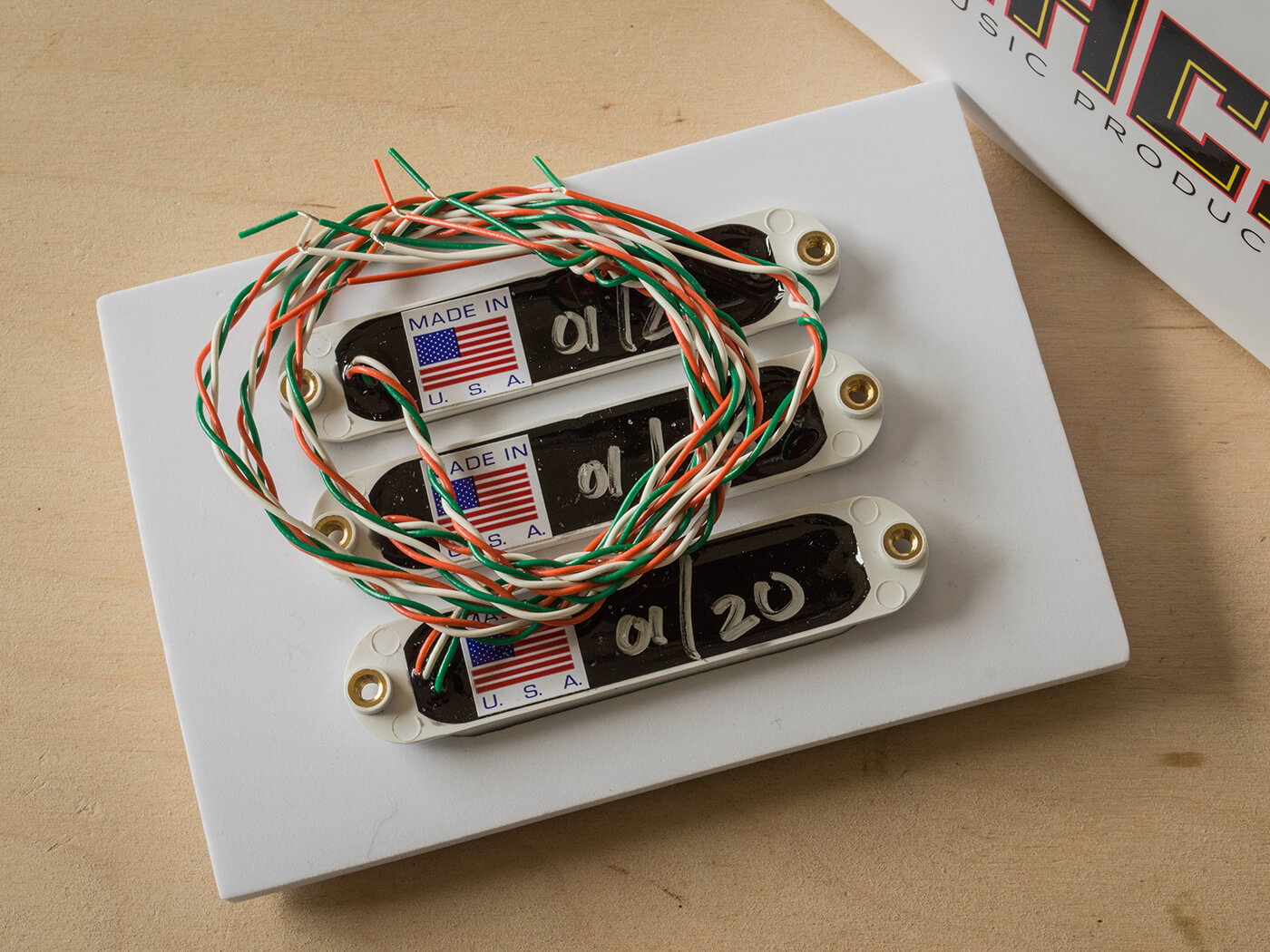

两个蕾丝传感器被打破,因此该新套件将安装

仪表制造

如果您打算定期从事吉他或AMP电子设备工作,那么万用表至关重要。我决定首先测试拾音器,而不是直接组装一切并希望最好。

广告

尽管它们看起来很花哨,但蕾丝传感器只是带有三根铅线的被动拾音器。在这里,橙色的电线连接到五向选择器开关,白色和绿色的电线被焊接到体积的锅壳上 - 除了颈部拾音器以外,它们根本没有连接。

埃里克·克莱普顿(Eric Clapton)的Stratocaster修复4
新的拾音器安装,橙色的电线连接到开关,绿色和白色的地面线连接到音量锅

将万用表设置为20k阻力范围,我从一个拾音器上获得了5.7k的读数,但其他两个都没有。随着故障发现的发展,这是一个令人鼓舞的开始,克里斯(Chris)为以防万一提供了一套全新的蕾丝传感器。

您不应该在不参考电路图的情况下处理这样的项目,而Google搜索通常会产生必要的结果。在这里,克里斯(Chris)领先于我,他提供的图表显示了一个带有三个焊接标签的立体声输出插座。

埃里克·克莱普顿(Eric Clapton)的Stratocaster修复5

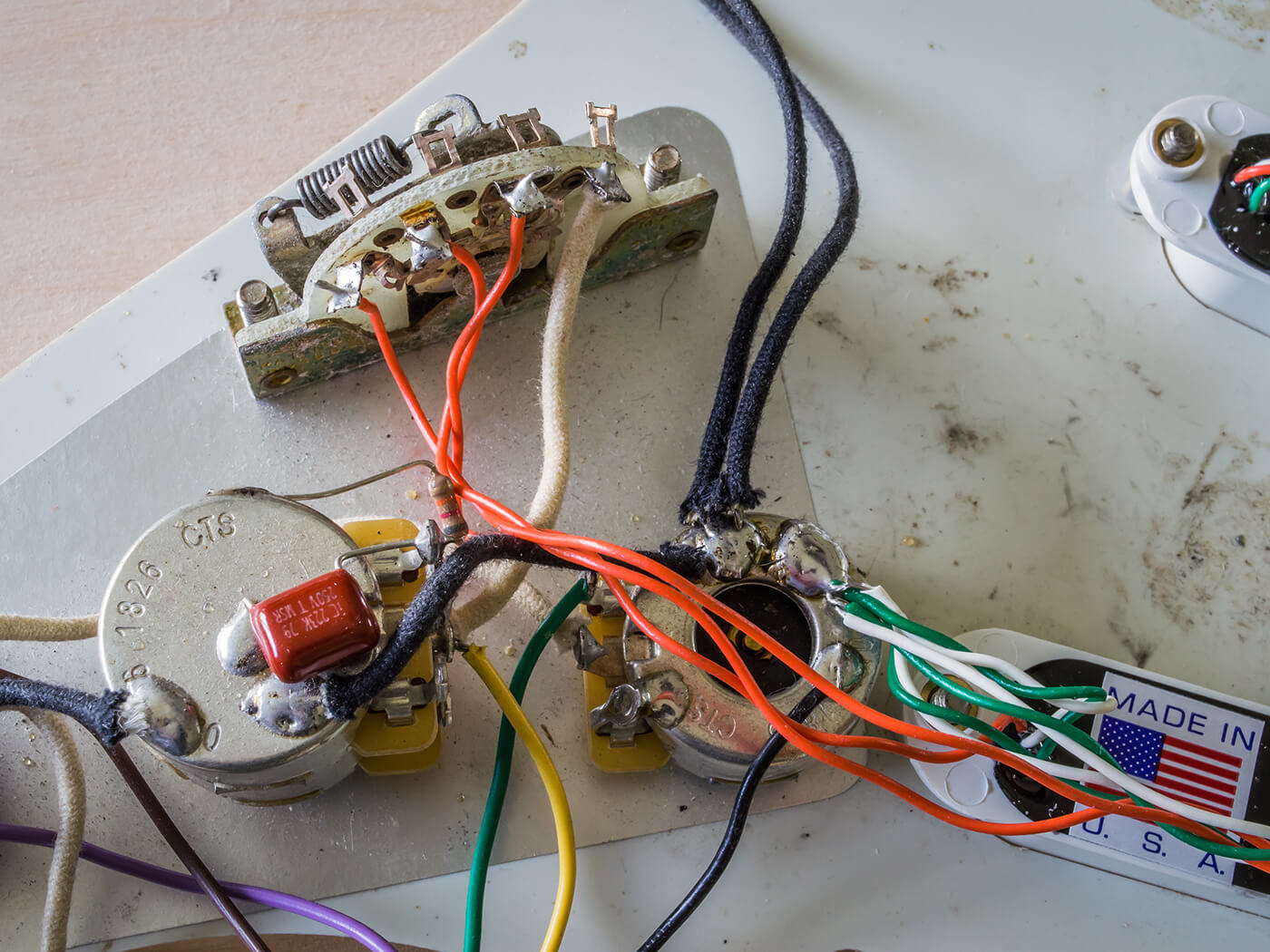

地面,信号和电池负线临时焊接到新的输出插座上以测试电路

克里斯(Chris)的零件包括一个带有四个标签的异常开关插座,但插座杯有一个新的立体声插座。我决定使用新的,并暂时焊接电路接地,音频输出和电池负线,如示意图所示。

随着新的蕾丝传感器安装在守卫并焊接的情况下,我将健康的电池连接到电池夹,并将输出连接到吉他放大器。这一切都很嘈杂,但是当我点击拾音器时,我发现它们正在工作,并且控件似乎都按预期表现出来。我将噪音归因于接地问题,并决定将电子设备安装到新体内。

埃里克·克莱普顿(Eric Clapton)的Stratocaster修复6

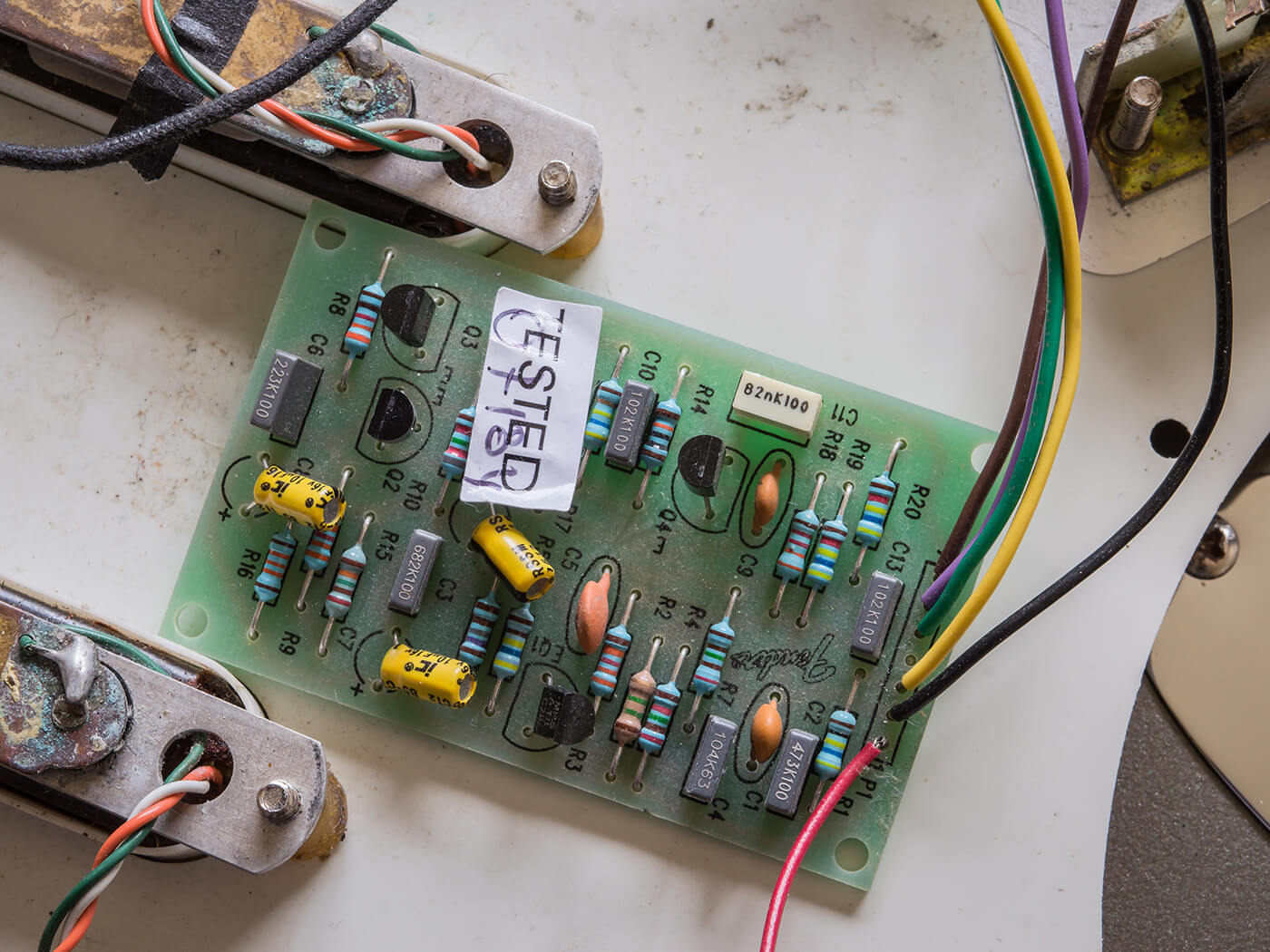

电路板用两个角螺钉固定,车身接地连接位于彩色的电线上方

安装

前置放大器电路板仅由将其连接到控件的焊接接头附着,因此需要仔细处理整个组件。尽管木板在每个角上都有一个螺丝孔,但挡泥板只使用了两个,对角线排列,塑料垫片在身体和木板之间放置。

我发现几个自攻的螺钉,似乎是正确的长度和直径。尽管将垫片保持在适当的位置有些麻烦,但我设法将板重新安装在接线腔下方的孔中。

板的线路线通过通道进入控制腔,那里有一个用于电池夹的孔。电池安装在身体的后部,在凹陷中添加到颤音弹簧腔的侧面。它紧紧地楔入,并由盖板固定在适当的位置。

埃里克·克莱普顿(Eric Clapton)的Stratocaster修复7

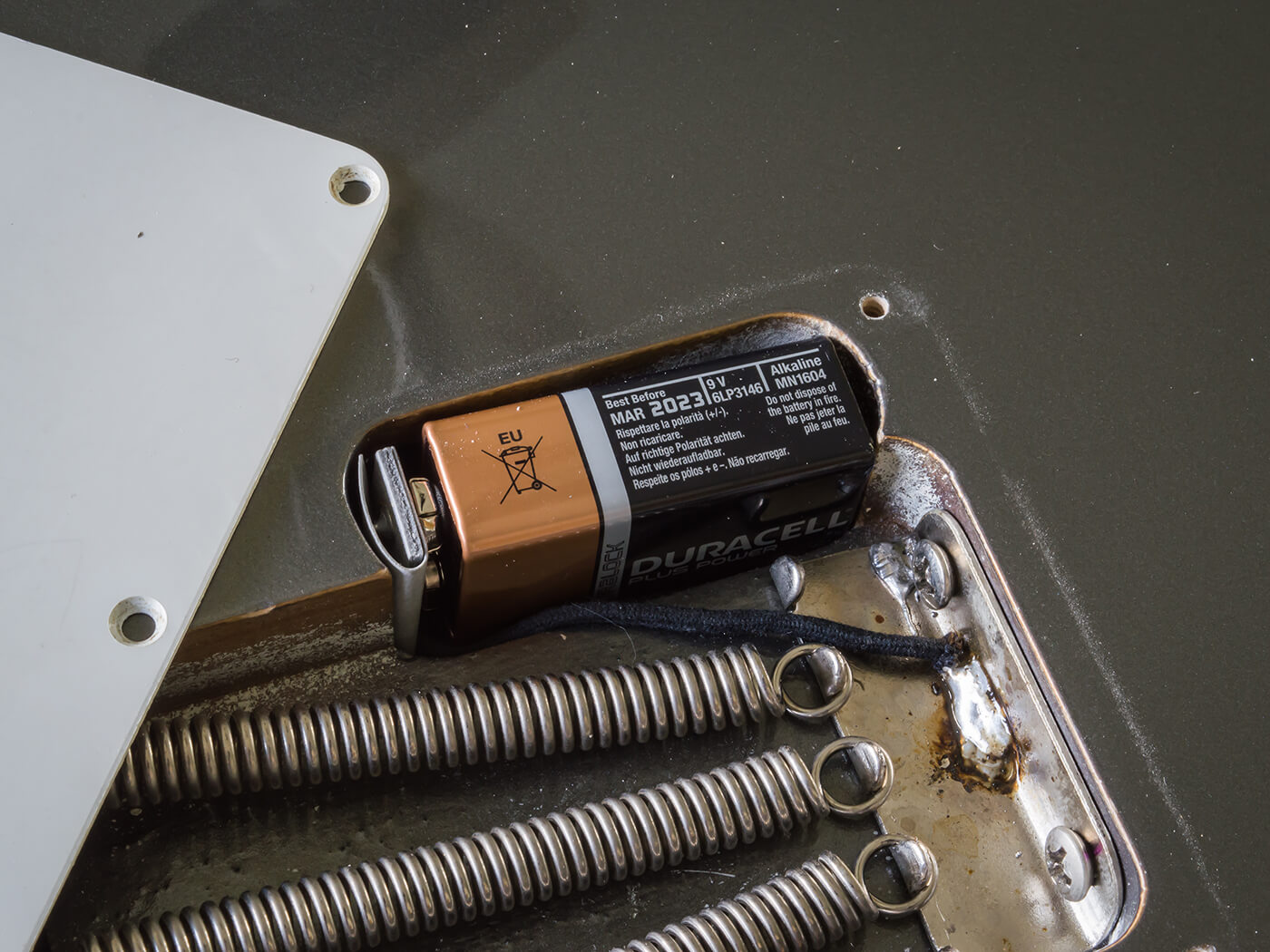

电池楔入纤维弹簧附近的凹陷中,塑料盖将其固定在适当的位置

弹簧爪的接地线和升压控制器连续到插座腔,以及信号线和电池的负连接。信号线被焊接到插孔插座的尖端标签,地面线转到中心标签,该标签是永久接地的。电池负面连接到套筒标签,因此,当插入单声道插孔插头时,电池负面连接到地面,从而激活前置放大器电路。

最后,控制腔的侧面有一个较小的凹痕,该螺钉用于另一台接地线的螺钉,该螺丝在末端焊接了金属连接器。大概是有导电油漆的腔体衬里,这增加了噪音屏蔽的水平。当然,这似乎是有效的,因为当我在修复所有内容之前进行最终检查时,我能听到的唯一噪音来自放大器。吉他本身完全没有噪音。

埃里克·克莱普顿(Eric Clapton)的Stratocaster修复8

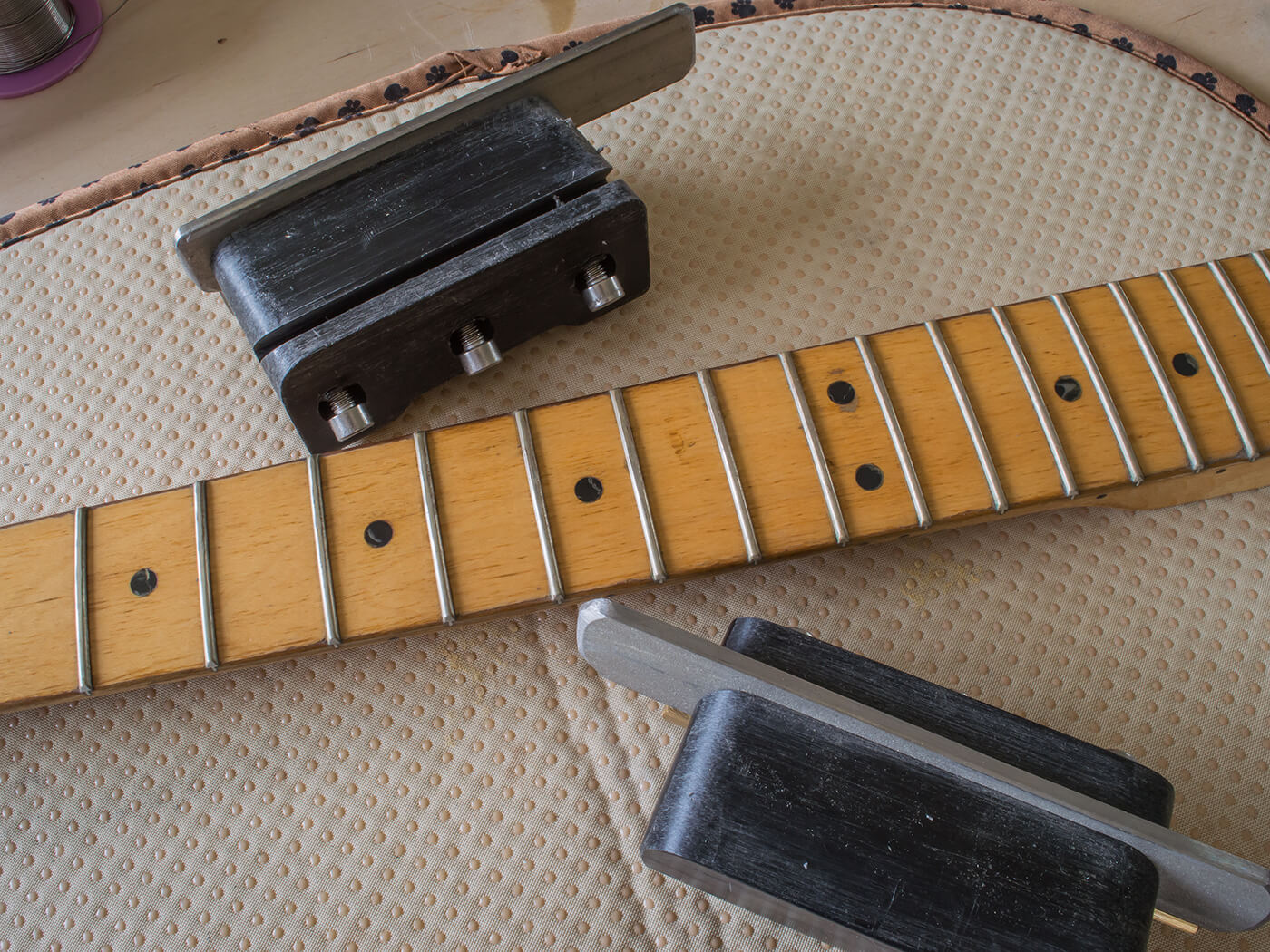

带有钻石文件的FRET呈现工具用于平滑和整理货物的末端

到边缘

仔细检查脖子,我注意到它已经进行了改装,货物末端也从板上突出,还有几个硬胶颠簸。在用Naphtha给脖子提供了良好的清洁后,我使用我的fret键效工具使货物末端平滑,然后整理两侧的斜角。

我用针头档案将斜角围成圆形,然后用湿和干纸擦拭任何刮擦,然后用4000粒度的微型网格擦拭。微型网格还将货物恢复为良好的光泽。通常,我会用胶带保护饰面,但是在1990年代初期使用的漆挡泥板可能会非常脆弱,并且在去除保护胶带时倾向于撤离。

埃里克·克莱普顿(Eric Clapton)的Stratocaster修复

脖子看起来和感觉好多了,克里斯的吉他获得了一组新鲜的弦乐和设置。将来它可能会受益于货物的趋势,但是现在就可以了。
